Ficha técnica SALA MULTIMEDIA MUSEOS DE LA ATALAYA Jerez
Descripción e Información general:
Sala Rectangular de 356,29 m² útiles, diáfana y de 6 m de altura
Dotación de 4 pantallas fijas de Gran formato:
· 2 Pantallas de 21m. x 4 m.
· 2 Pantallas de 16 m. x 4 m.
Cada Pantalla denominada:
· Zona 1 LEALAS de 16m.
· Zona 2 PATIO de 21m.
· Zona 3 JARDIN de 16m.
· Zona 4 CERVANTES de 21m.
Dotación, en el centro de la sala, de 4 Pantallas Eléctricas (4 m x 6 m de altura) que forman un cubo entre sí, con despliegue o bajada remota.
Truss suspendida en el techo, a 6 m de altura, de 4 caras de 550 mm con tubo en 50 mm que soporta toda la distribución de iluminación para cada Zona y resto de la sala auditorio.
La superficie de la sala es de tarima de madera tono haya.
El aforo de la sala es de 628 personas según licencia (diáfana)
En teatro el aforo es de 350 personas, dependiendo de la medida del escenario.
La sala permite todo tipo de montajes: teatro, híbrido escuela y teatro, escuela, mesas redondas, etcétera.
Sistema de Audio:

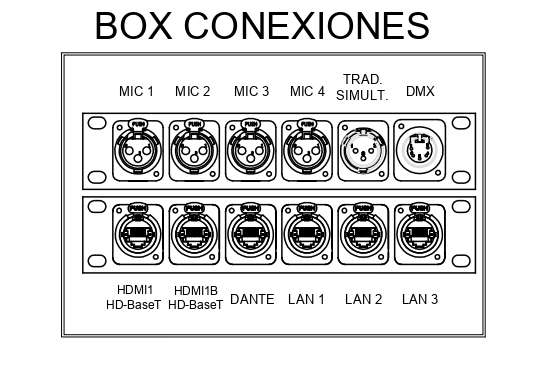

Dotación en la sala de 4 Box (Cajas) de conexiones independientes, repartidas por la Zona 1, Zona 2, Zona 3 y Zona 4, con las conexiones siguientes, cada uno de ellos:
4 Uds. XLR 3p Hembra, Micrófonos con Phantom = Mic 1, Mic 2, Mic 3, Mic 4. O Línea.
1 Ud. XLR 3p Macho, con Salida de audio, para Traducción Simultánea o U. Móvil TV.
1 Ud. RJ45, Dante Primario (cualquiera de las LAN 1, 2, 3, se convierten en Dante Secundario)
Dotación permanente (INCLUIDA EN EL PRECIO DE ALQUILER DE LA SALA MULTIMEDIA):
4 Uds. Micrófonos de Sennheiser ME36 con cuello de cisne de 40 cm y pie de sobremesa configurable.
2 Uds. Micrófonos de Diadema Sennheiser EW-100-G4
1 Ud. Micrófono de Solapa Sennheiser EW-100-G4
1 Ud. Micrófonos de Mano Sennheiser EW-100-G4
1 Ud. Sistema Spliter antenas Diversity Sennheiser ASP-4-G4
24 Uds. Altavoces JBL MS-112 de 2 Vías, 300 Watt RMS a 8 Ohm.
Zona 1 = 4 Uds. para Asistentes; 1 Ud. para Monitor de Escenario
Zona 2 = 5 Uds. para Asistentes; 2 Ud. para Monitores de Escenario
Zona 3 = 4 Uds. para Asistentes; 1 Ud. para Monitor de Escenario
Zona 4 = 5 Uds. para Asistentes; 2 Ud. para Monitores de Escenario
24 Uds. 3x8, Etapas PowerSoft Octocanali 8K4 de 600 Watt RMS a 8 Ohm por canal.
Zona 1 = 4 Uds. para Asistentes; 1 Ud. para Monitor de Escenario
Zona 2 = 5 Uds. para Asistentes; 2 Uds. para Monitores de Escenario
Zona 3 = 4 Uds. para Asistentes; 1 Ud. para Monitor de Escenario
Zona 4 = 5 Uds. para Asistentes; 2 Uds. para Monitores de Escenario
8 Uds. Altavoces JBL SR-4719x Subgraves doble, 1000 Watt RMS, 4 Ohm.
Zona 1 = 2 Uds. para Asistentes
Zona 2 = 2 Uds. para Asistentes
Zona 3 = 2 Uds. para Asistentes
Zona 4 = 2 Uds. para Asistentes
8 Uds. 1x8, Etapas PowerSoft Octocanali 8K4 de 1000 Watt RMS a 4 Ohm por canal.
Zona 1 = 2 Uds. para Asistentes
Zona 2 = 2 Uds. para Asistentes
Zona 3 = 2 Uds. para Asistentes
Zona 4 = 2 Uds. para Asistentes
Sistema de Audio Digital BIAMP, con 2 Equipos enlazados por AVB que forman un conjunto, TESIRA FORTE AI + TESIRA SERVER I/O; con un total 28 INPUT / 36 OUTPUT, con 1 Entrada DANTE primaria y secundaria con matriz de 32 x 32 canales + 36 Out Analógicas y ampliable a 64x64Dante (bajo demanda, a cargo del cliente).
Posibilidades de conexionado:
Analógico en la sala:
16 input Balanceadas, XLR para Línea o Micro con Phantom
4 Output Balanceadas, XLR para Traducción Simultánea, Unidades Móviles de TV, etc.
(equipamiento para traducción simultánea, unidades móviles, etcétera a cargo del cliente)
Digital en la sala:
4 In/Out DANTE, RJ45 para conexionado de Mesas de Mezclas o Snake digitales
En la programación del BIAMP Server Tesira I/O se encuentra una Matriz Dante de 32 x 32 que puede ampliarse hasta 64 x 64 si fuera necesario, con enlace de salidas a la sala, a través de la Matriz Dante permitiendo seleccionar Altavoz por Altavoz y cualquier toma disponible de salida analógica, independientemente de la salida Dante.
Sistema de Video:
Dotación de 4 Zonas de Proyección independientes, repartidas por:
· Zona 1 LEALAS de 16m.x4m.
· Zona 2 PATIO de 21m.x4m.
· Zona 3 JARDIN de 16m.x4m.
· Zona 4 CERVANTES de 21m.x4m.
Cada una de las pantallas tienen instaladas en el Truss 3 Proyectores con blending y 2 Proyectores con Blending respectivamente.
4 Uds. Pantallas eléctricas de 4m x 6m de altura ubicadas en el centro del Truss desde el techo, con 4 proyectores girados 90º
Dotación de una Matriz de Video Wall Datapath para Entradas y Salidas HDMI de 1920x1080/1200 60p, con escalados y formatos a elegir sin límites por pantalla, pudiendo exponer en la pantalla o pantallas elegidas, cualquiera de las entradas disponibles y activas.
Dotaciones Permanentes de proyectores por Zona:
Zona 1 LEALAS
2 Uds. Proyectores Laser de 7.000 Lumens y 1920 x 1200 pixel con blending, proyectan la pantalla de 16m. x 4m., pudiendo poner cualquier imagen disponible en cualquiera de las 12 entradas de la Matriz Datapath, a la pantalla de esta Zona o Distinta Zona, en Formato Nativo, Escalado y con Resolución Nativa o Escalada, dado que esta pantalla con blending se comporta como un solo monitor de resolución de 3840 x 1080 pixel-Blending, con la salvedad que por entrada podemos conectar hasta 1920 x 1200 60p en formato 16:10, permitiendo también poner una imagen sobre otra y programar que imagen está en cada capa, o realizando un Croping de la entrada adaptamos la resolución al Formato de las 2 pantallas con Blending central.
Zona 2 PATIO
3 Uds. Proyectores Laser de 7.000 lumens y 1920 x 1200pixel con blending Proyectan cada Pantalla de 21mx4m., pudiendo poner cualquier imagen disponible en cualquiera de las 12 entradas de la Matriz Datapath, a la pantalla de esta Zona o Distinta Zona, en Formato Nativo, Escalado y con Resolución Nativa o Escalada, dado que esta pantalla con blending se comporta como un solo monitor de resolución de 5760 x 1080 pixel-Blending, con la salvedad que por entrada podemos conectar hasta 1920 x 1200 60p en formato 16:10, permitiendo también poner una imagen sobre otra y programar que imagen está en cada capa, o realizando de una señal de entrada un Croping para adaptarnos a la resolución y al Formato de las 3 pantallas con Blending.
Zona 3 JARDIN
2 Uds. Proyectores Laser de 7.000 Lumens y 1920 x 1200 pixel con blending, proyectan cada pantalla de 16m. x 4m., pudiendo poner cualquier imagen disponible en cualquiera de las 12 entradas de la Matriz Datapath, a la pantalla de esta Zona o Distinta Zona, en Formato Nativo, Escalado y con Resolución Nativa o Escalada, dado que esta pantalla con blending se comporta como un solo monitor de resolución de 3840 x 1080 pixel-Blending, con la salvedad que por entrada podemos conectar hasta 1920 x 1200 60p en formato 16:10, permitiendo también poner una imagen sobre otra y programar que imagen está en cada capa, o realizando un Croping de la entrada adaptamos la resolución al Formato de las 2 pantallas con Blending central.
Zona 4 CERVANTES
3 Uds. Proyectores Laser de 7.000 lumens y 1920 x 1200pixel con blending proyectan cada Pantalla de 21mx4m., pudiendo poner cualquier imagen disponible en cualquiera de las 12 entradas de la Matriz Datapath, a la pantalla de esta Zona o Distinta Zona, en Formato Nativo, Escalado y con Resolución Nativa o Escalada, dado que esta pantalla con blending se comporta como un solo monitor de resolución de 5760 x 1080 pixel-Blending, con la salvedad que por entrada podemos conectar hasta 1920 x 1200 60p en formato 16:10, permitiendo también poner una imagen sobre otra y programar qué imagen está en cada capa, o realizando de una señal de entrada un Croping para adaptarnos a la resolución y al Formato de las 3 pantallas con Blending.
Zona 5 (Cubo Central)
4 Uds. Proyectores Laser, Girados 90º, de 6.000 lumens y 1920 x 1200pixel, Proyectan en cada Pantalla Eléctrica de 4mx6m, 2 imágenes procedentes de la Matriz Datapath Out 11 y Out 12. Siendo la misma imagen en los proyectores de las caras opuestas.
Posibilidades de conexionado:
Se dispone en la sala de 4 Box (Cajas) de conexiones independientes con las conexiones cada uno de ellos, siguientes:
1 Ud. HDBaseT – Cada BOX, con conexión para (1) un Extensor HDMI 1 -HDBaseT, donde se conecta un Portátil o PC hasta 1920 x 1080 60p.
1 Ud. HDBaseT – Cada BOX, con conexión para (1) un Extensor HDMI 1B -HDBaseT, donde se conecta un Portátil o PC hasta 1920 x 1080 60p. Previo Patcheo en Cabina de control.
Dotación de Extensores HDMI
4 Uds. Extensores HDMI - HDBaseT, destinado a cada BOX, pero que se pueden conectar simultáneamente 2 Ud. en cada Box con la preinstalación existente, previo Patcheo en Rack de la cabina de control.
Dotación de Cámaras robotizadas de seguimiento para Eventos:
Dotación en la sala de 4 Cámaras PTZ de conexiones SDI, independientes con las características siguientes:
Zona 1 LEALAS; Zona 2 PATIO
1 Cámara 1 Full HD, PTZ - KATO KT-HD91AL, Zoom 20X, 1920 x 1080, Salida SDI para Zona 4
1 Cámara 2 Full HD, PTZ - KATO KT-HD91AL, Zoom 20X, 1920 x 1080, Salida SDI para Zona 3
Zona 3 JARDIN; Zona 4 CERVANTES
1 Cámara 3 Full HD, PTZ - KATO KT-HD91AL, Zoom 20X, 1920 x 1080, Salida SDI para Zona 2
1 Cámara 4 Full HD, PTZ - KATO KT-HD91AL, Zoom 20X, 1920 x 1080, Salida SDI para Zona 1
Conexiones en Cabina Control:
4 Uds. Convertidores de SDI a HDMI Full HD, 1920 x 1080 p, con spliter SDI por cámara
4 Uds. Tomas en Rack 3, de un Patch Panel con tomas SDI procedentes de los Spliter de Cámaras.
4 Uds. Salidas HDMI conectadas a la Matriz Datapath de Visualización sobre las Pantallas, en las entradas HDMI, In 8, In 9, In 10, In 11
Sistema de Iluminación:
Dotación en la sala de 4 Box (Cajas) de conexiones independientes con las conexiones cada uno de ellos, siguientes:
1-XLR 5p Hembra por BOX, con salida DMX (1 universo) hacia el Patch-Panel y Spliter que a su vez está conectada por 5 cableados con carga terminal de 120 Ohm, a todos los focos de la Sala en 5 Zonas, para conectar a la Mesa de Iluminación.
1 Ud. Mesa digital OBSIDIAN NX-2
Dotación en la sala de 4 Zonas de iluminación independientes repartidas por la Zona 1, Zona 2, Zona 3 y Zona 4, pudiendo aglutinar todos los recursos en una Zona, espectáculo o evento a elegir dada la disponibilidad del Truss en el Techo.
Con las dotaciones de focos por Zona siguientes:
Zona 1 LEALAS
3 Uds. Focos Led FRESNELL 250W/CCT /3.000-3.200ºK
3 Uds. Focos Led PC 160W/ COB/ 3.100ºK
2 Uds. Focos Led PAR 64 18x12W/RGBAW+UV/40º
1 Ud. Foco Led Antal TV 370W/CCT/ 2.800-10.000ºK/600-40Khz
1 Ud. Cabeza Móvil Led 100W/CRI82/9.000ºK/8 Colores/6 Gobos/Prisma 3 caras
1 Ud. Foco Led de Recorte 300W/RGB, Lente Zoom 15/30
Zona 2 PATIO
3 Uds. Focos Led FRESNELL 250W/CCT /3.000-3.200ºK
3 Uds. Focos Led PC 160W/ COB/ 3.100ºK
2 Uds. Focos Led PAR 64 18x12W/RGBAW+UV/40º
1 Ud. Foco Led Antal TV 370W/CCT/ 2.800-10.000ºK/600-40Khz
1 Ud. Cabeza Móvil Led 100W/CRI82/9.000ºK/8 Colores/6 Gobos/Prisma 3 caras
Zona 3 JARDIN
3 Uds. Focos Led FRESNELL 250W/CCT /3.000-3.200ºK
3 Uds. Focos Led PC 160W/ COB/ 3.100ºK
2 Uds. Focos Led PAR 64 18x12W/RGBAW+UV/40º
1 Ud. Foco Led Antal TV 370W/CCT/ 2.800-10.000ºK/600-40Khz
1 Ud. Cabeza Móvil Led 100W/CRI82/9.000ºK/8 Colores/6 Gobos/Prisma 3 caras
1 Ud. Foco Led de Recorte 300W/RGB, Lente Zoom 15/30
Zona 4 CERVANTES
3 Uds. Focos Led FRESNELL 250W/CCT /3.000-3.200ºK
3 Uds. Focos Led PC 160W/ COB/ 3.100ºK
2 Uds. Focos Led PAR 64 18x12W/RGBAW+UV/40º
1 Ud. Foco Led Antal TV 370W/CCT/ 2.800-10.000ºK/600-40Khz
1 Ud. Cabeza Móvil Led 100W/CRI82/9.000ºK/8 Colores/6 Gobos/Prisma 3 caras
Zona 5 (Cubo Central)
2 Uds. Focos Led FRESNELL 250W/CCT /3.000-3.200ºK
2 Uds. Focos Led PC 160W/ COB/ 3.100ºK
3 Uds. Focos Led PAR 64 18x12W/RGBAW+UV/40º
1 Ud. Foco Estrobo 1.260 Leds/ 900W/CRI/4.500ºK/2.000Hz
Iluminación de Montaje y Limpieza (luces de trabajo)
6 Uds. Focos LED de 50 W / 230V. en Circuito 1
6 Uds. Focos LED de 50 W / 230V. en Circuito 2
